熱重分析法在炭黑含量和灰分測試中的應用

　　熱re重zhong分fen析xi法fa是shi一yi種zhong通tong過guo測ce量liang樣yang品pin在zai控kong製zhi氣qi氛fen下xia加jia熱re過guo程cheng中zhong的de質zhi量liang變bian化hua來lai分fen析xi樣yang品pin組zu成cheng和he熱re穩wen定ding性xing的de技ji術shu。本ben文wen詳xiang細xi介jie紹shao了le使shi用yong熱re重zhong分fen析xi法fa測ce試shi炭tan黑hei含han量liang和he灰hui分fen的de方fang法fa，包bao括kuo實shi驗yan原yuan理li、操作步驟、影響因素和結果分析。

　　

　　1、引言　

　　tanheizuoweixiangjiaohesuliaozhipinzhongdezhongyaotianjiaji，qihanlianghexingzhizhijieyingxiangchanpindezhilianghexingneng。huifenzuoweitanheizhongdewujizazhi
，qihanliangyexuyangekongzhi。chuantongdeceshifangfacunzaibuzhoufansuo、耗時長等問題，而熱重分析法以其操作簡便、結果準確等優點
，逐漸成為炭黑含量和灰分測試的重要手段。

　　

　　2
、實驗原理　

　　熱re重zhong分fen析xi法fa基ji於yu樣yang品pin在zai加jia熱re過guo程cheng中zhong質zhi量liang的de變bian化hua。炭tan黑hei在zai加jia熱re過guo程cheng中zhong會hui失shi去qu揮hui發fa性xing組zu分fen，而er灰hui分fen則ze在zai高gao溫wen下xia殘can留liu。通tong過guo分fen析xi熱re重zhong曲qu線xian，可ke以yi確que定ding炭tan黑hei的de熱re穩wen定ding性xing和he含han量liang，以yi及ji樣yang品pin的de灰hui分fen含han量liang。

　　

　　3
、操作步驟　

　　3.1 樣品準備

　　準確稱取一定量的炭黑樣品，將樣品平鋪在熱重分析儀的坩堝中。

　　

　　3.2 測量儀器

　　DZ-TGA101熱重分析儀

　　

　　3.3 設備參數設定

　　在氮氣氣氛下，以20℃/min的速率從室溫升至600攝氏度，恒溫15分鍾，使得樣品充分熱解；在600攝氏度恒溫後，切換氧氣氣氛
，以20℃/min的速率升溫至900℃，使得炭黑充分氧化。

　　

　　3.4 測試過程

　　啟動熱重分析儀
，記錄樣品的質量變化。

　　

　　4、結果分析

　　

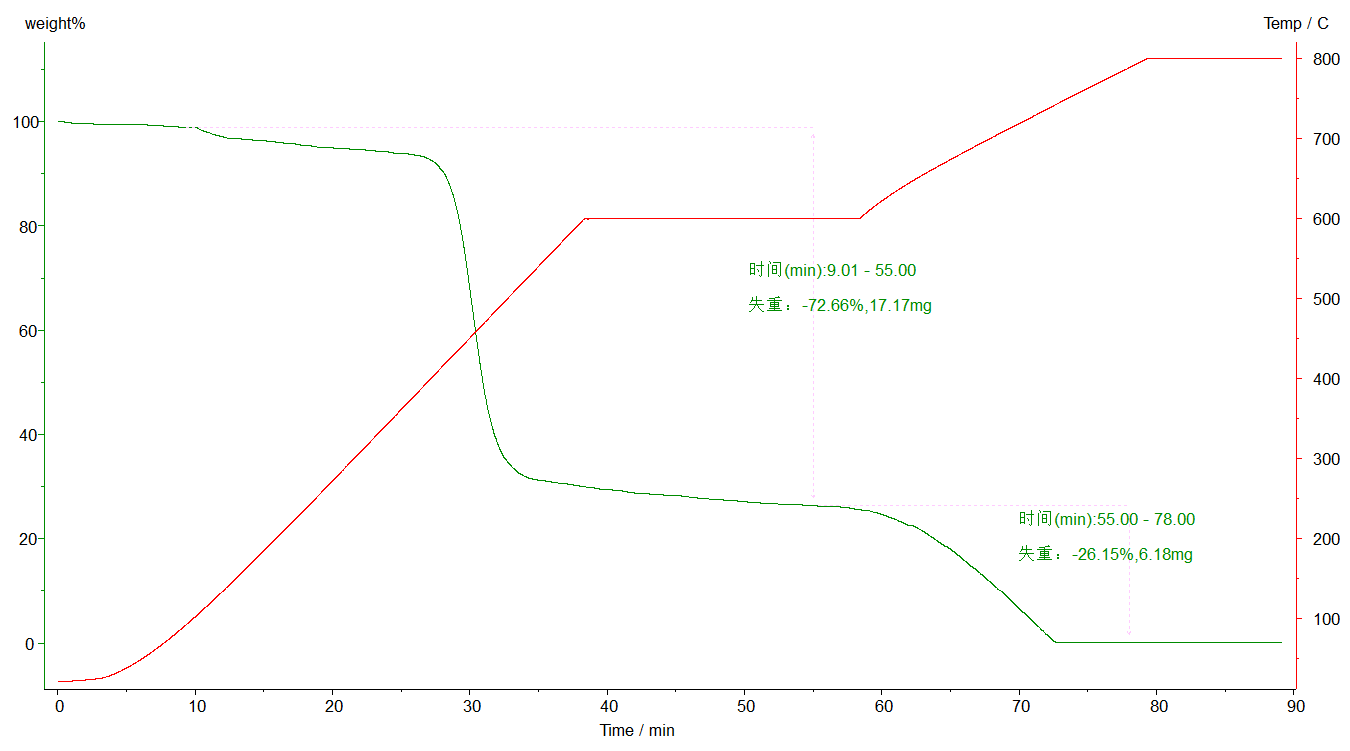

　　圖1

　　

　　4.1 炭黑含量（%）　

　　通過圖一熱重曲線的失重點，計算炭黑的熱失重率，根據熱失重率，計算出炭黑含量。　

　　在600℃恒溫後樣品失重17.17mg，升溫至800攝氏度恒溫後失重6.18mg，樣品總質量是23.6mg，根據公式計算出炭黑含量為26.1%  （炭黑含量計算公式：(m2-m3)/m1 x 100%）

　　

　　4.2 灰分含量（%）　

　　在高溫下，炭黑完全氧化後
，剩餘的質量即為灰分。　

　　根據灰分的質量，計算灰分含量。灰分含量為1.05%。（灰分含量計算公式：(m2-m0)×100/(m1-m0)）

　　

　　5、結論　

　　熱重分析法是一種快速、zhunqueceshitanheihanlianghehuifendefangfa。tongguoyouhuaceshitiaojianhefenxifangfa
，keyidedaokekaodeceshijieguo，weitanheidezhiliangkongzhihechanpinkaifatigongzhongyaoyiju。

　　

　　6
、測試參考標準

　　GB/T 13021-1991 聚乙烯管材和管件炭黑含量的測定（熱失重法）　

　　DB35/T 1558-2016 熱重分析法（TGA）測定聚烯烴產品中炭黑含量
